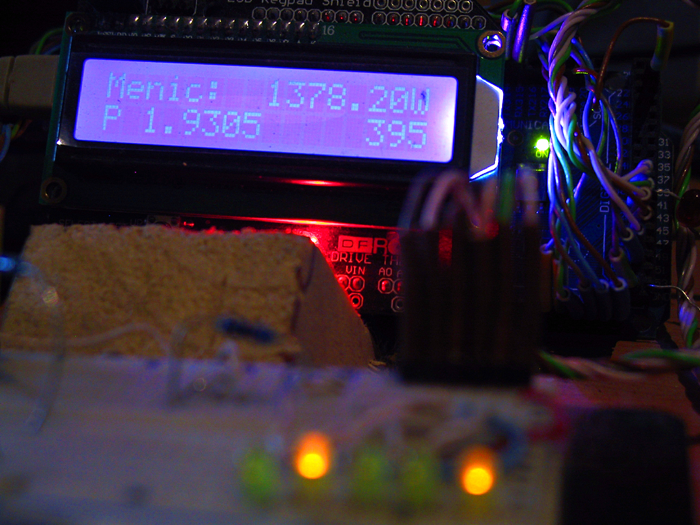

Modul je určen pro obsluhu displaye. Oficiálně je podporován textový LCD Keypad Shield 16×2 znaků.

LCD Keypad Shield - pŕipojení displaye

Nastavení displaye se provádí pomocí definic v kódu micrologu.

// mod Display
#define modDisplay       1         // 1=on 0=off
#define modDisplayType   1602      // typ displaye

• modDisplay - zapne, nebo vypne podporu pro display. 1 = zapnuto, 0 = vypnuto.
• modDisplayType - typ displaye. Pro LCD Keypad Shield nastavte na hodnotu 1602

Emulace displaye může ušetřit náklady na HW, či provozovat Microlog včetně funkcí pro display bez nutnosti fyzického připojení displaye. Stav displaye je možno v případě zapnutí emulace sledovat prostřednictvím www rozhraní.

// mod DisplayEmulation
#define modDisplayEmulation   1

• 1 = display není fyzicky připojen - zobrazení jen na www rozhraní
• 0 = display připojen - zobrazení na fyzickém displayi i na www rozhraní

Pro definici chování displaye je možno použít jednoduché programování v jazyce MMDL. Program pro display je uložen v EEPROM.

• Hello World
• Výchozí test

• MMDL - Mypower Microlog Display Language
• program-displaye - Data programu pro display
• stav-displaye - Data stavu displaye
• eprom - EEPROM - Úložiště pro program displaye.
